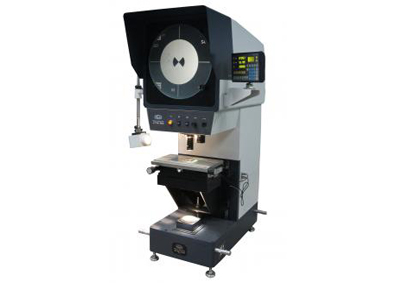

測量對象：
1.在汽車制造業，檢測各種傳動軸、支承軸、電機軸承、內部鍛造品、閥門、剎車片、管狀零件、轉向器、油嘴等工件的尺寸；2.在電子行業，檢測各種電子連接器、電路板、手機外殼、手機按鍵、視頻頭、排插座、燈源等零件輪廓和孔位尺寸；3.在塑料橡膠業，檢測各種橡膠圈、橡膠棒、橡膠輥等塑料制品的參數；在機械制造業，檢測各種螺紋、螺絲、電機葉片、齒輪、機床刀具等產品的各種形狀尺寸；4.在鐘表行業，檢測各種表內軸承、齒輪、機芯、指針等零件的尺寸和外形輪廓；5.在航空航天業，檢測各種飛機葉輪、葉片、電控工件、發動機軸承等輪廓尺寸。
技術參數：
類型 小型 大型 臺面尺寸 500×260 600×360 測量范圍 200×100 300×200 調焦范圍 0～800～80 分辨率 0.001 0.001 儀器準確度 4+40/Lμm（其中L為測量長度，單位：mm） 4+40/Lμm（其中L為測量長度，單位：mm） 工作臺承重 10 10 物鏡放大倍率 5× 10× 20× 50× 100× 物鏡物方視場(mm) φ120 φ60 φ30 φ12 φ6 物鏡工作距離
(mm)102 135 87 76 49 投影屏 投影屏尺寸 φ600mm 投影屏旋轉范圍 0°～360° 旋轉角度顯示當量 1′ 旋轉角度準確度 6′ 放大倍率誤差0.08％ 0.08％ 照明光源 投射 24 V 150W 鹵鎢燈 反射 24 V 150W 鹵鎢燈 環境要求 室溫20℃±5℃，相對濕度40%－70％RH 儀器外形尺寸 長 1420×寬 1300×高1940 儀器質量 550kg
儀器特點：
1.儀器投影屏為垂直安裝，便于使用者觀測。2.透射照明強度分高低兩檔可調，適應于不同工件的測量。3.光學系統品質優良，物鏡成像清晰，放大分辨率準確。
