設備用途：

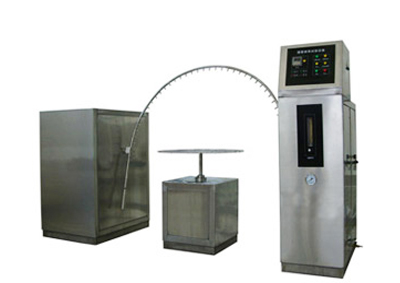

本套擺管淋雨試驗設備為大型敞開式設備，需安裝在特設的實驗室內對產品進行人工模擬淋雨試驗。設備可以用來考核和確定電工、電子產品外殼和密封件在水試驗后或在試驗期間能否保證設備和元件良好的工作性能。設備能完全模擬外界淋雨環境，充分再現外界淋雨環境對產品所造成的影響。本設備人工模擬淋雨試驗，不包括有強風速的降雨，不考慮試驗樣品的溫度與雨水溫度的溫度差作用所引起的大量進水。主要為科研、產品開發和質量控制提供相應的環境模擬和加速試驗。
技術參數：
型號 MX/LY-3200 外形尺寸約（L*W*H） 4000*1000*1200 試驗臺面積 φ1000mm 樣品架轉速 1～4r/min可調 樣品架 承重150kg 淋雨用水 當地清潔的自來水 噴水環半徑 R1600mm擺管擺角幅度 60 ～±180°可調（理論值） 擺速調節 無級調節 每孔平均水流速度 0.07L/min（或0.6L/min） 噴水孔徑 φ0.4mm 噴水孔間距 50mm 噴水管管徑 φ16mm 設備使用條件 環境溫度：5℃～＋28℃（24小時內平均溫度≤28℃） 環境濕度：≤85% 電源要求：AC380（ ±10%）V/50HZ 三相五線制 預裝容量：3KW 控制系統 電器控制箱：由進口電氣器件組成
設備特點：
1.擺管淋雨試驗裝置選用優質材料，先進的數控加工設備加工成型。設備由擺管支架、擺管傳動、工作旋轉臺、電氣控制四部分組成。其中支架、回轉臺防護罩、控制臺采用SUS304不銹鋼發紋板制作。擺管立柱內部采用槽鋼焊接，保證在擺管擺動時不晃動；立柱包邊材料采用不銹鋼板制作，以便在進行水試驗時不會使其生銹；設備的樣品架、法蘭、接嘴及其它附件配件均為不銹鋼材料制作。2.本設備設計安裝一套直徑1600㎜的擺管，擺管由不銹鋼管彎制，可以作±180度往返擺動，同時將控制在一定流量和壓力的水通過擺管上的噴嘴噴出，對試驗樣品進行水試驗。擺管擺動的傳動裝置設計合理，制作精密，維護方便。轉動頻率由變頻器自動控制，角度可以調整，操作簡單。樣品架轉臺采用手動式升降裝置，轉速由變頻器自動控制，可以調整。整臺設備設計合理，經久耐用。設備在符合國家標準的前提下，各方面性能都穩定的基礎上更具備實用性和便于控制。3.擺動速度和角度可以設定和自動調節，操作簡單。樣品架轉臺設計載重50公斤，并且可以水平方向360度旋轉，轉速可以調整。整臺設備設計合理，經久耐用。設備在符合國家標準的前提下，各方面性能都穩定的基礎上更具備實用性和便于控制。4.供水箱：設備配備一套供水箱提供試驗用水。由304不銹鋼板材制作，抗壓耐腐蝕，容積200L，安裝進水過濾器，水箱加蓋，防止風塵雜物進入。水泵將水池中的水壓入管道，通過調節泄壓水閥，保持規定的流量和壓力從擺管的噴嘴噴出。場地須考慮排水，使試驗用水迅速排放，以不積水為佳。上一篇：淋雨試驗箱下一篇：沒有了
